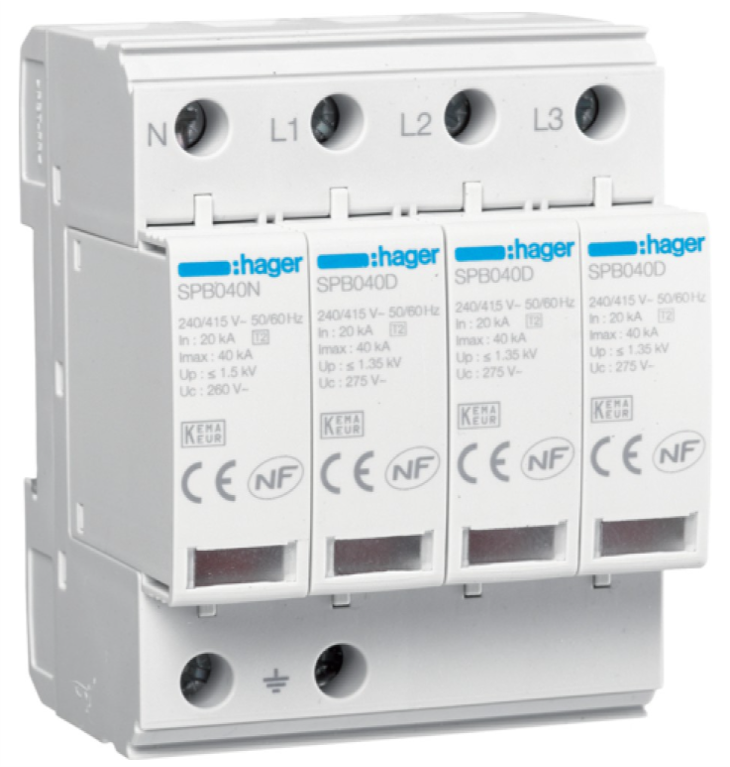

HAGER OVERSPANNINGSBEVEILIGING T2 4P 40kA 1.35kV TT-TNS - SPB440D
3250615515582, Hager, 5-7 werkdagen
Eigenschappen
EAN:
3250615515582
Merk:
Hager
Levertijd:
5-7 werkdagen
Specificaties
Technische eigenschappen
Capaciteit
- Aantal elementen4
Trend
- Nominale bedrijfsspanning Ue240 - 415V
- Continue bedrijfsspanning Uc volgens IEC 61643-1275V
- Spanningsbeveiligingsniveau Up volgens IEC 61643-11,35 kV
- Spanningsbeveiligingsniveau Up L-PE/N-PE volgens IEC 61643-111,50 kV
- Spanningsniveau Omhoog LN/PEN IEC 61643-111.350V
Elektrische stroom
- Nominale ontladingsstroom In 8 - 20 μs LN(PEN)/N-PE IEC 6164320 kA
- Maximale overspanningsbeveiliging, parallelschakeling (zekering)125 A
- Maximale afvoer (Imax) LN(PEN)/N-PE40 kA
Afmetingen
- Hoogte89,80 mm
- Breedte71 mm
- Diepte65,7 mm
Gebruiksvoorwaarden
- Bedrijfstemperatuur-40 - 80 °C
Netwerkconfiguratie
- NetwerktypeTN-S, TT
- BeschrijvingHet is uitgerust met een verwijderbare patroon en is geschikt voor installatie aan de bron van het systeem, in schakelpanelen en in de buurt van eindapparatuur, en beschermt tegen indirecte blikseminslagen. Het heeft ook een indicator voor het einde van de levensduur. Over het algemeen zijn ze geschikt voor installatie zo dicht mogelijk bij de te beschermen gevoelige apparatuur. Type 3 biedt bescherming volgens de 1.2/50-karakteristiek met een zeer laag restspanningsniveau.
De overspanningsbeveiliging is een apparaat dat in het schakelpaneel, d.w.z. vóór de huisinstallatie, kan worden gemonteerd. Door het gebruik ervan kan de elektrische installatie waarop het is geïnstalleerd, worden beschermd.
De overspanningsbeveiliging beschermt het hele systeem tegen overspanningen, stroomstoten en spanningspieken die kunnen worden veroorzaakt door de netbeheerder of door atmosferische verschijnselen zoals bliksem. Deze stroomafwijkingen kunnen ernstige schade toebrengen aan de apparaten die op de stopcontacten zijn aangesloten. Een stroomstoot kan de hardware van een pc beschadigen of de printplaten van smartphones, tablets en huishoudelijke apparaten kortsluiten. Bij een plotselinge stijging van de energiestroom bestaat zelfs levensgevaar door een elektrische schok. Om dit te voorkomen, is het daarom raadzaam om een overspanningsbeveiliging te installeren.Overspanningsbeveiligingen worden onderverdeeld in drie klassen:
In klasse 1 vinden we apparaten voor gebruik in gebieden waar ongunstige weersomstandigheden zoals onweer en blikseminslag veel voorkomen (bijvoorbeeld in de bergen). In dit geval wordt de beveiliging in de schakelkast gemonteerd en kan deze meerdere overspanningen weerstaan zonder beschadigd te raken. De ontlading vindt plaats in 350 microseconden, zodat de overtollige energie niet in het systeem terechtkomt.Klasse 2 omvat overspanningsbeveiligingen die het systeem beschermen tegen overspanningen en spanningspieken die kunnen worden veroorzaakt door onderhoudswerkzaamheden van de exploitant aan de leiding.In klasse 3 vinden we daarentegen apparaten die een nog hogere bescherming bieden: in dit geval wordt de overspanningsbeveiliging direct op de stopcontacten in huis geïnstalleerd.
Kenmerken:
Maximale spanning in continu-modus: 275 VBeschermingsniveau in gelijkaardige modus: 1,35 kVBeschermingsniveau UP L-PE /N-Pe volgens IEC 61643-11: 1,5 kVDraaddoorsnede stijve kabel x schroefklemverbinding: 1,5/35 mm²Flexibele kabeldoorsnede x schroefklemverbinding: 1,5/25 mm²Bedrijfstemperatuur: -40 tot +80 °CProductdiepte: 58,2 mmHoogte van het product: 89,8 mmBreedte van het product: 71,2 mm
