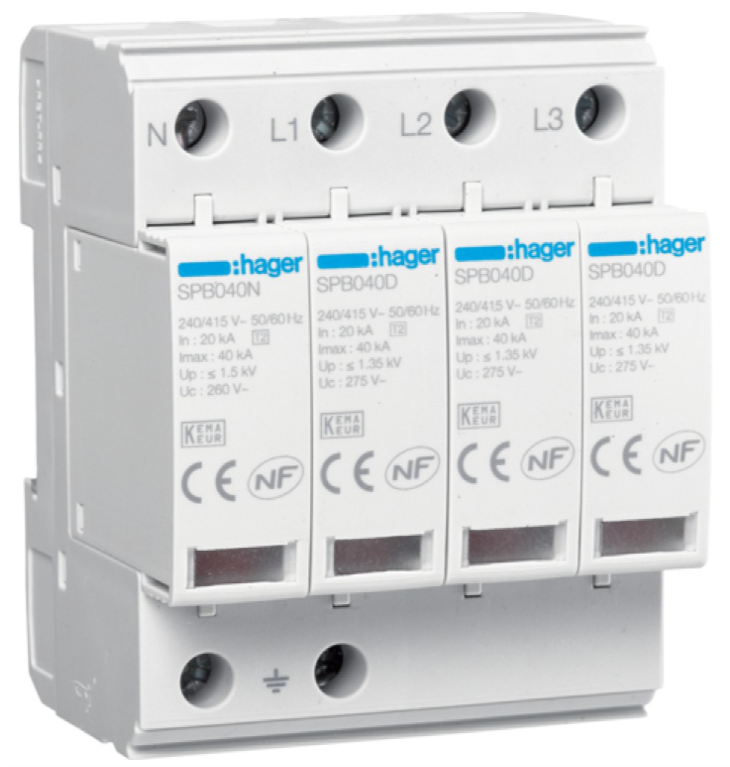

Hager Overspanningsbeveiliging T2 4P 40 ka TT/TNS met indicator +signaal.contact - SPB415 - 25stuks op voorraad

Beschrijving

De overspanningsbeveiliging T2 4P 40kA TT/TNS is een type 2-beveiligingsapparaat voor TT- en TNS-systemen. Het heeft een nominale afleidingsstroomcapaciteit van 40kA per pool en is uitgerust met een defectindicator en een meldcontact. Ideaal voor de bescherming van elektrische installaties tegen transiënte overspanningen.

Aanbestedingstekst

<bold>Overspanningsbeveiliging T2 4P 40kA TT/TNS defectmelding + contact</bold> Overspanningsbeveiliging van het type 2 in 3+1-schakeling, ter bescherming van driefasige TT- en TN-S-systemen. Bestaande uit een viervoudig basiselement, drie beschermingsstekkers met temperatuurgestuurde hoogvermogenvaristor en een stekker als somstroomvonkbrug met dynamische scheidingsinrichting. Optische defectmelding op de stekkers bij overbelasting. Wisselcontact voor defectmelding op afstand. Aansluitingen voor de actieve geleiders van onderaf, voor aarde/PE en telemediacontact van bovenaf. Biconnect-klemmen voor aansluiting van ronde geleiders en bedradingsbruggen. Beschriftingsmogelijkheid op het basiselement. Continu bedrijfsspanning UC volgens IEC 61643-1: 275 V Spanningsbeveiligingsniveau hoger volgens IEC 61643-1: 1,35 kV Max. afvoercapaciteit (Imax) L-N(PEN)/ N-PE: 40 kA Hoogte: 98,7 mm Breedte: 71 mm Diepte: 65,7 mm Bedrijfstemperatuur: -40 - 80 °C Netvorm: TN-S<multisep />TT Met telegraafcontact: Ja Frequentie: 50 - 60 Hz Merk : Hager of gelijkwaardig Artikel : SPB415 gekozen merk/type: ‘___________/___________’ leveren, monteren en gebruiksklaar aansluiten.

Beschermingsklasse (IP) IP20

Verpakkingseenheid 1

Verpakkingseenheid 528

Verpakkingseenheid 22

Gewicht 0,37

Gewichtseenheid KG

Gewichtsreferentiehoeveelheid 1

Montagetype Doprail TH35

Met meldcontact ja

Afmetingen 4 TE

Beschermingsniveau 1,35 kV

Hoogste continue spanning AC 275 V

Nominale afleidingsstroom (8/20) 20 kA

Nominale spanning AC 400 V

Testklasse type 2 ja

Beschermingsniveau L-N 1,35 kV

Signalering op het apparaat optisch

Aantal geleiders (zonder aarde) 4

Beveiligingsniveau N-PE 1,6 kV

Max. geleiderdoorsnede stijf (enkel-/meerdraadig) 35 mm²

Max. geleiderdoorsnede flexibel (fijndraadig) 25 mm²

Netvorm TN ja

Netvorm TN-S ja

Netvorm TT ja

Netvorm TN-C-S ja

Max. afleidingsstroom (8/20) 40 kA

Kortsluitvastheid (Isccr) 25 kA

Max. overstroombeveiliging Stichbedrading (zekering) 125 A

Max. overstroombeveiliging V-bedrading (zekering) 80 A

Korte beschrijving Overspanningsbeveiliging type 2 4P 40kA TT/TNS met defectindicatie + telegraaffunctie

Geïntegreerde kortsluitbeveiliging selectief voor zekering gG 120 A
