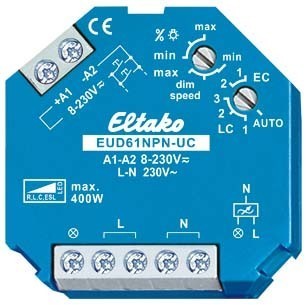

Eltako - EUD61NPN-UC - 61100801 - Dimmodule 400W (voor Led, Halogeen & gloeilampen) - nulaansluiting vereist!

Werkt op alle dimbare led en spaarlampen van de bekende merken!

- Geschikt voor ieder merk schakelmateriaal!
- Aansturing met pulsschakelaar, 1 keer kort drukken is aan / uit, (incl geheugenfunctie) lang drukken is instellen!
- Het is mogelijk om meerdere pulsschakelaars aan te sluiten op 1 module, bijvoorbeeld op slaapkamers.
- Max 400W dimbare halogeen / gloeilampen, of 100W dimbare spaarlampen / LED

- LET OP! De dimmodule heeft een 230V voeding nodig, uitwisselen met een wisselschakelaar is dus niet zonder meer mogelijk. Wel is het mogelijk deze module bij de centraaldoos boven de lamp te plaatsen!

Universele dimmodule. Vermogen MOSFET tot 400W. Automatische lampdetectie. Stand-by verlies slechts 0.1 Watt. Minimum helderheid of dimsnelheid instelbaar. Met kinderkamer en snooze schakelaar. Voor verzonken montage. 45mm lang, 45mm breed, 18mm diep. Universele dimschakelaar voor lampen tot 400W, afhankelijk van de ventilatieomstandigheden. Dimbare spaarlampen ESL en dimbare 230V LED lampen bijkomend afhankelijk van de lampelektronica. Schakeling in nuldoorgang met zacht aan en zacht uit voor lampbescherming. Universele stuurspanning 8..230V UC, galvanisch gescheiden van voedings- en schakelspanning 230V. Geen minimum belasting vereist. Korte bedieningscommando's schakelen aan/uit, permanente bediening verandert de helderheid tot de maximumwaarde. Een onderbreking van de regeling verandert de dimrichting. Het ingestelde helderheidsniveau blijft bij het uitschakelen opgeslagen (memory). Bij stroomuitval worden de schakelstand en de lichtsterkte opgeslagen en zo nodig bij terugkeer van de voedingsspanning ingeschakeld. Automatische elektronische overbelastingsbeveiliging en uitschakeling bij te hoge temperatuur. Met de bovenste %Lamp/dim-snelheid-draaischakelaar kan de dimsnelheid of de minimumhelderheid (volledig gedimd) worden ingesteld. De dimsnelheid verandert ook de duur van soft aan en soft uit. De onderste draaischakelaar bepaalt in bedrijf of de automatische lampdetectie moet werken, of speciale Comfort-instellingen: AUTO maakt dimmen van alle lamptypes mogelijk. EC1 is een comfortstand voor spaarlampen die, vanwege hun ontwerp, met een hogere spanning moeten worden ingeschakeld, zodat ze weer veilig kunnen worden ingeschakeld wanneer ze koud zijn. EC2 is een comfortstand voor spaarlampen die, vanwege hun ontwerp, niet opnieuw kunnen worden ingeschakeld wanneer ze zijn gedimd. In deze stand is het geheugen dus uitgeschakeld. LC1 is een comfortstand voor dimbare 230V LED-lampen die door hun ontwerp niet ver genoeg kunnen worden gedimd op AUTO (fasecontrole) en daarom gedwongen moeten worden tot fasecontrole. LC2 en LC3 zijn comfortposities voor dimbare 230V LED lampen zoals LC1, maar met verschillende dimcurves. In de posities EC1, EC2, LC1, LC2 en LC3 mogen geen inductieve (gewikkelde) transformatoren worden gebruikt. Bovendien kan het maximum aantal dimbare LED-lampen lager zijn dan in de AUTO-stand als gevolg van het ontwerp. Met kweekschakeling: Bij langdurig indrukken van de toets wordt de verlichting na ca. 1 seconde met de laagste lichtsterkte ingeschakeld en zolang de toets ingedrukt blijft, langzaam naar boven gedimd, zonder de laatst opgeslagen lichtsterkte te wijzigen. Met snooze-schakeling: Een dubbele puls dimt de verlichting van de actuele dimmerstand tot de minimale lichtsterkte en schakelt de verlichting uit. De max. dimtijd van 60 minuten is afhankelijk van de actuele dimpositie en de ingestelde minimumhelderheid en kan dus dienovereenkomstig worden verkort. Door kort op de knop te drukken, kan het licht op elk moment tijdens het dimproces worden uitgeschakeld. Een lange toetsaanslag tijdens het dimmen zorgt voor het dimmen en beëindigt het sluimercircuit. L-belastingen (inductieve belastingen, b.v. gewikkelde transformatoren) en C-belastingen (capacitieve belastingen, b.v. elektronische transformatoren en LED-lampen) mogen niet worden gemengd. R-belastingen (weerstandsbelastingen, b.v. 230V gloei- en halogeenlampen) kunnen naar behoefte worden bijgemengd.
