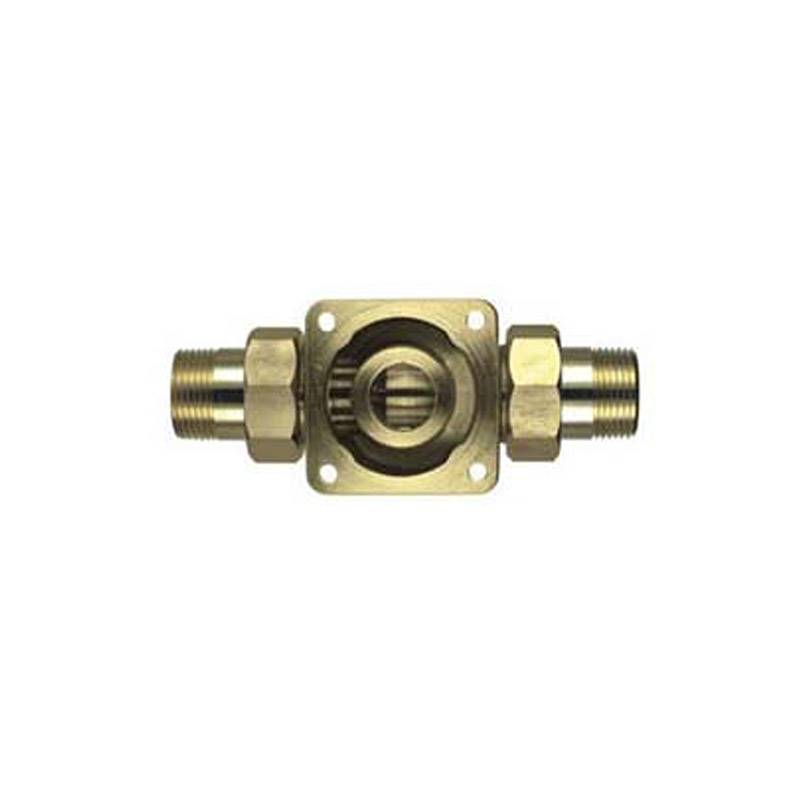

Ariston SYR aansluitflens universele flens inbouw draaiflens SYR DRUFI 1" 2315.25.005 - DN20 - 1/2duims buitendraad
Anderen bestelden ook
Specificaties
Installatielengte (totaal met schroefaansluiting/flens): 170mm/100mm
Universele flens voor SYR-DRUFI 1"
schroefdraadaansluiting aan beide zijden, # 2315.25.005
Materiaal: messing geperst
Leveringsomvang: aansluitflens
Schroefdraadoverzicht
Drukreduceers - Terugspoelfilters - Tapwaterstations - Systeemscheiders
De afmetingen van de bovenstaande sanitaire fittingen zijn afhankelijk van de buisaansluiting. De aansluiting op de fitting is dan meestal een maat groter. De onderstaande waarden zijn bedoeld als richtlijn en kunnen per fabrikant licht afwijken.
Nennweite Rohranschluss | Rohranschluss In Zoll | Gewindemaß Rohranschluss | Gewinde an der Armatur | Gewindemaß an der Armatur | Schlüsselweite Überwurf |
DN 15 | ½“ | ca. 20 mm | ¾“ | ca. 26 mm | ca. 30 mm |
DN 20 | ¾“ | ca. 26 mm | 1“ | ca. 33 mm | ca. 37 mm |
DN 25 | 1“ | ca. 33 mm | 1 ¼“ | ca. 42 mm | ca. 47 mm |
DN 32 | 1 ¼“ o. 5/4“ | ca. 42 mm | 1 ½“ | ca. 47 mm | ca. 52 mm |
DN 40 | 1 ½“ | ca. 47 mm | 2“ | ca. 58 mm | ca. 67 mm |
DN 50 | 2“ | ca. 58 mm | 2 ¼“ | ca. 75 mm | ca. 85 mm |
