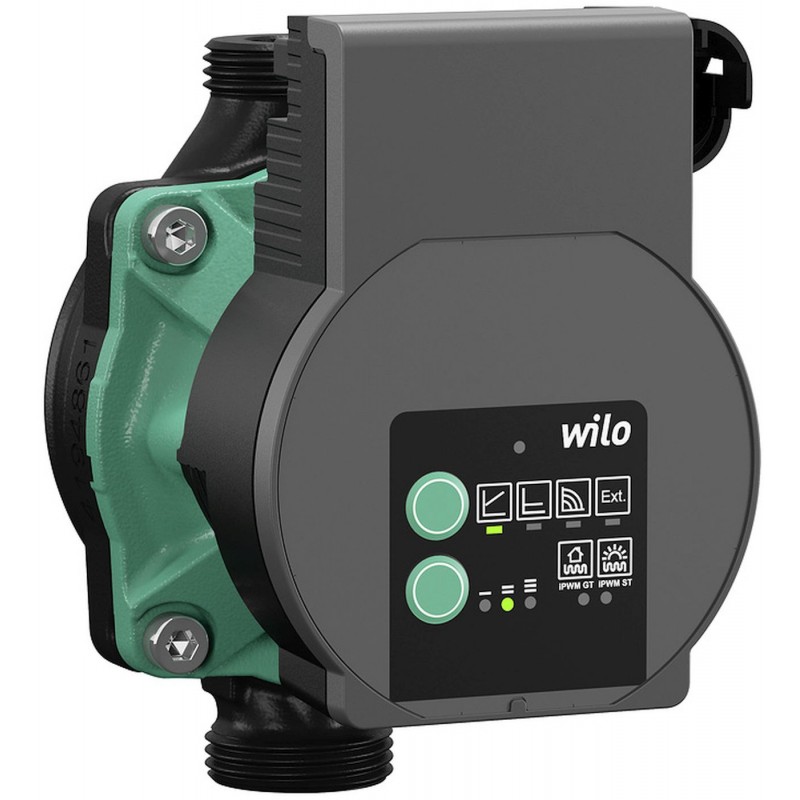

Wilo Varios PICO-STG Circulatiepomp (medium gekoeld) | 4232746 - 2,3 M3/H

Beschrijving

Wilo-Varios PICO-STG hoogefficiënte pomp, elektronisch geregeld. Onderhoudsvrije natloper-circulatiepomp met draadaansluiting, blokkeervaste synchroonmotor volgens ECM-technologie en geïntegreerde elektronische vermogensregeling voor traploze drukverschilregeling. Kan worden gebruikt voor alle verwarmings- en airconditioningstoepassingen, maar ook voor zonne-energiesystemen en geothermische systemen.

Standaard met:

- Vooraf selecteerbare regelmodi voor optimale afstemming op de belasting:

- Drukverschil constant (&Delta p-c), 3 voorgedefinieerde karakteristieken

- Drukverschil variabel (&Delta p-v), 3 voorgedefinieerde karakteristieken

- Constante snelheid (3 snelheidsstappen)

- Externe regeling door iPWM GT (verwarming/geothermie) of iPWM ST (zonne-energie) signaal

- Syn-functie (handmatige programmeermodus) voor herprogrammering van de pomp in geval van vervanging

- Handmatige ontluchtingsfunctie voor het ontluchten van de rotorkamer

- Handmatige herstart

- LED-weergave

- Weergave van de geselecteerde regelmodus en karakteristiek

- Statusweergave tijdens ontluchten en handmatig herstarten

- LED-codering tijdens synchronisatiefunctie

- Bedrijfs- en storingsweergave

- Geïntegreerde motorbeveiliging

- Automatische ontgrendelingsfunctie

- Elektrische aansluitkabel met 3-polige stekkerverbinding en Wilo-connector

- PWM-aansluiting

- Pompbehuizing met kathaforesecoating

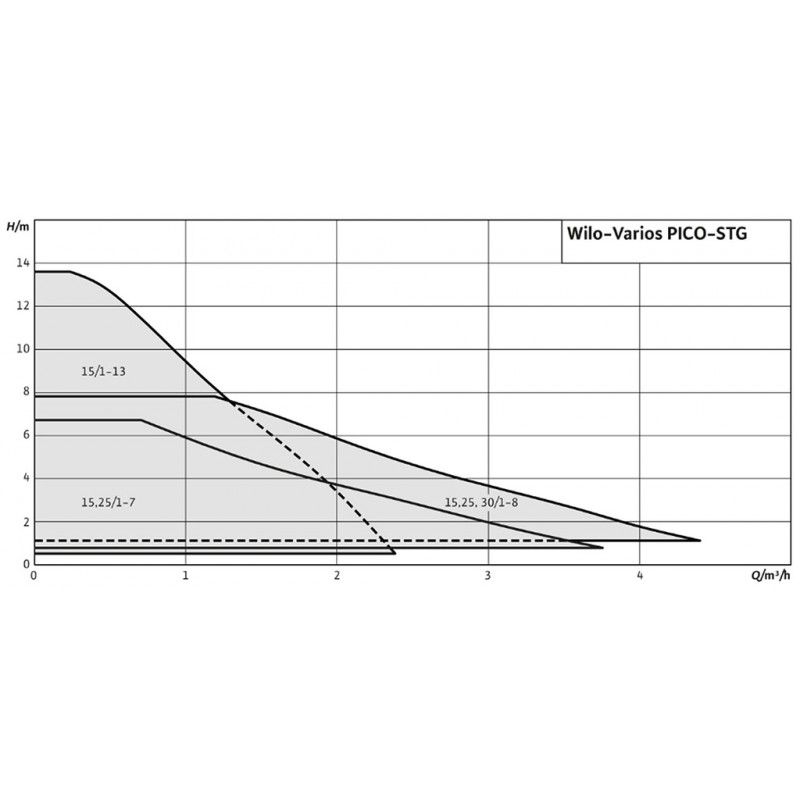

Hydraulische gegevens:

- Maximale werkdruk PN: 10 bar

- Maximale opvoerhoogte H: 13,00 m

- Max. debiet Q: 2,3 m3/h

- Minimale opvoerhoogte bij 50°C: 0,5

- Minimale opvoerhoogte bij 95°C: 3

- Minimale toevoerhoogte bij 110°C: 10

- Min. mediumtemperatuur Tmin: -20 °C

- Max. Max. mediumtemperatuur Tmax: 110 °C

- Min. omgevingstemperatuur Tmin: -10 °C

- Max. omgevingstemperatuur Omgevingstemperatuur Tmax: 40 °C

Motorgegevens:

- Energie-efficiëntie-index (EEI): 0,23

- Toerental min. nmin: 2957 rpm

- Toerental max. nmax: 4807 rpm

- Opgenomen vermogen P1 min: 1,0 W

- Opgenomen vermogen P1 max: 75,0 W

- Storingsemissie: EN 61000-6-3

- Geluidsimmuniteit: EN 61000-6-2

- Elektromagnetische compatibiliteit: EN 61800-3

- Wartel: : 1 x PG11

- Isolatieklasse: F

- Beschermingsklasse: IPX4D

Materialen:

- Pomphuis: EN-GJL-200

- Waaier: PP-GF40

- As: 1.4122

- Lager: Koolstof, metaal geïmpregneerd

Afmetingen installatie:

- Leidingaansluiting aan perszijde DNd: : G 1".

- Aansluiting zuigleiding DNs: G 1".

- Totale lengte l0: 130 mm

Omvang van de levering

- pomp

- Kabel met 3-polige pompstekker en Wilo-connectoraansluiting

- Wilo-connector

- afdichtingen

- Inbouw- en bedieningsvoorschriften
